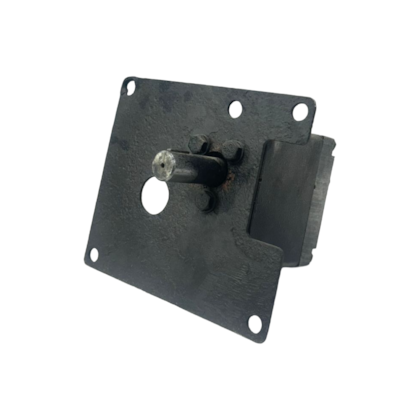

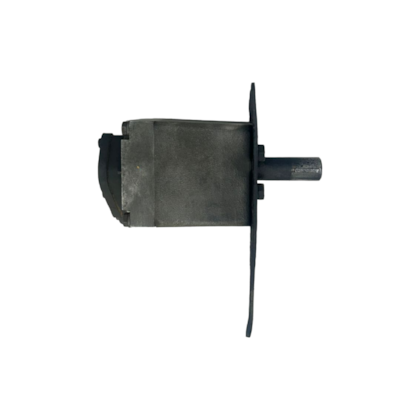

Sensor de Posição do Controle do Joystick Caterpillar Cód:3565425 - Seminovo
O sensor é um componente eletroeletrônico de precisão absoluta que atua como o link de comunicação direta entre os comandos de mão do operador e o sistema de direção diferencial inteligente que equipa a linha pesada de tratores de esteira da Caterpillar. Nos tratores modernos com sistema de direção diferencial, não existem mais aquelas antigas alavancas mecânicas ou pedais duplos de freio para manobrar a máquina. Toda a direção é controlada por um joystick eletrônico. O papel da peça é ler eletronicamente a posição exata dessa alavanca em relação ao ponto neutro central. Se o operador move o joystick levemente para a esquerda, o sensor detecta essa variação de ângulo e informa ao ECM exatamente quanta rotação hidráulica a bomba de direção deve enviar para a esteira contrária, permitindo curvas suaves, precisas e com potência contínua em ambas as esteiras.
O grande triunfo de engenharia deste sensor original Caterpillar reside no seu mecanismo de leitura sem contato físico e na robustez de sua carcaça de alumínio. Como os tratores de esteira trabalham em ambientes severos de mineração e terraplenagem pesada, chacoalhando continuamente, os sensores eletrônicos comuns sofreriam desgaste prematuro nas pistas internas devido à vibração harmônica. O sensor Cat utiliza uma tecnologia onde imãs internos se movimentam próximos a um circuito integrado blindado, eliminando o atrito físico interno. A carcaça de alumínio fundido injetado protege os circuitos contra poeira fina, calor irradiado pela transmissão sob a cabine e umidade condensada, garantindo que o sinal elétrico enviado ao ECM permaneça totalmente limpo e livre de interferências ou quedas de tensão.
A necessidade de substituição deste sensor ocorre por quebra de fim de curso mecânico por esforço excessivo no joystick, infiltração química ou fadiga do chicote de pinos: folga mecânica no eixo conector gerada após milhões de ciclos de manobra; queima do circuito integrado devido a picos de tensão no sistema elétrico da máquina ou lavagens incorretas da cabine com jatos de água que venham a romper a vedação do conector. Os sintomas clássicos de avaria ou falha na peça incluem o trator puxar para um dos lados de forma involuntária, perda de sensibilidade ou respostas atrasadas ao tentar manobrar, ativação imediata da luz de alerta do painel com códigos de falha ativos relacionados a sinal PWM fora de faixa ou falha de calibração do joystick, e o travamento de segurança da máquina em neutro. A instalação do sensor original Cat restabelece a dirigibilidade cirúrgica do trator, garante a segurança operacional e elimina códigos de erro fantasmas no diagnóstico de fábrica.
Tratores de Esteiras Caterpillar: D5, D6, D7, D8
Marca: Caterpillar
Material: Alumínio Fundido de Alta Resistência
Modelo: Sensor de Posição do Controle do Joystick Caterpillar
Comprimento: 107cm
Largura: 9cm
Altura: 16cm
Peso: 650g
