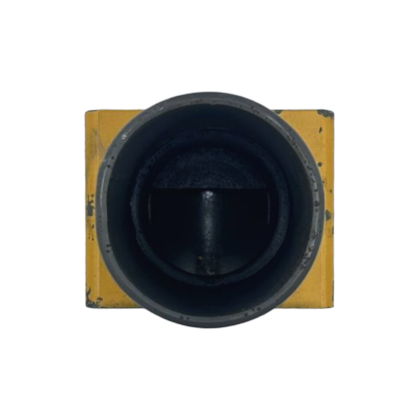

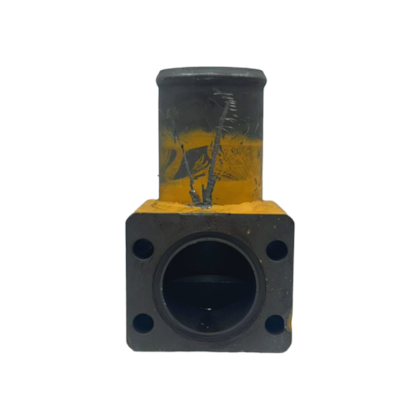

Tubo Rígido de Retorno do Bloco de Comando Caterpillar Cód:2455137 - Seminovo
O Tubo é uma tubulação estrutural de transporte de fluido em alta vazão essencial para o funcionamento equilibrado das escavadeiras de mineração e grande porte da Caterpillar, operando na faixa de 45 a 50 toneladas. Em máquinas desse porte, o volume de óleo movimentado pelas bombas principais pode ultrapassar os 600 litros por minuto. Quando esse óleo retorna dos cilindros da caçamba e do braço, ele precisa de um caminho livre e desimpedido para voltar ao reservatório. O tubo oferece esse canal com seu diâmetro interno ampliado de 38,10 mm, reduzindo o atrito do fluido e evitando o fenômeno de restrição de retorno, que geraria superaquecimento instantâneo de todo o óleo do sistema hidráulico.
O grande triunfo de engenharia desta tubulação original Caterpillar reside na sua moldagem robotizada sem costura e nas flanges integradas de alta ancoragem. Por ser uma linha que lida com o retorno de grandes volumes, ela sofre o efeito constante de pulsação hidráulica e choques mecânicos provocados pelo acionamento rápido dos joysticks. O aço sem costura elimina o risco de trincas longitudinais comuns em tubos paralelos soldados. Suas dobras são executadas de forma a manter o raio de curvatura perfeito, impedindo que o óleo sofra turbulência interna, o que causaria erosão nas paredes do tubo e geração de micropartículas metálicas destrutivas para os componentes internos da máquina.
A necessidade de substituição desta tubulação pesada ocorre devido a trincas por vibração por perda de suportes, fadiga de material metalúrgico ou danos externos em reformas de chassi: trincas por fadiga nas imediações da solda da flange de fixação amassamento acidental do tubo durante a remoção de componentes maiores ou oxidação externa agressiva provocada por lavagens químicas inadequadas combinadas com o acúmulo de terra ácida. Os sintomas de falha na peça incluem vazamento abundante de óleo hidráulico sobre a plataforma superior, queda rápida do nível do tanque hidráulico, perda de rendimento geral da máquina decorrente do superaquecimento do óleo e ruídos de cavitação. A instalação do tubo rígido original Cat preserva a vazão perfeita de escoamento, mantém o sistema hidráulico operando na temperatura ideal de projeto e evita quebras por contaminação de fluido.
Escavadeiras Hidráulicas de Mineração Caterpillar: 345, 349
Marca: Caterpillar
Material: Aço Carbono de Alta Resistência
Modelo: Tubo Rígido de Retorno do Bloco de Comando Caterpillar
Comprimento: 89cm
Largura: 3cm
Altura: 3cm
Peso: 4900g
